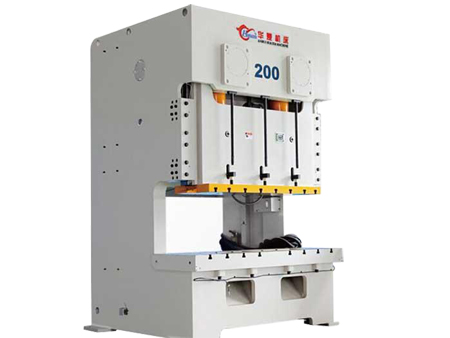

مكبس تخريم من النوع المفتوح

Open Type Power Press Machine

جسم مكبس التخريم من النوع المفتوح يتميز بوصلة لحام لضمان صلابة ممتازة. إن مركزية التحكم باستخدام نظام التحكم PLC تجعل من السهل على الأشخاص تشغيل الماكينة.

JC25-80
JC25-110
JC25-160
JC25-200
JC25-250
JC25-315

لمزيد من المعلومات يمكنك التواصل معنا

الخصائص

تعمل عملية عكس العمود المرفقي المزدوج شديدة الصلابة على مقاومة القوة الجانبية.
يتميز هذا المكبس بدقة عالية ويلبي معايير JIS.
يضمن قضيب التوجيه الطويل ذو الستة جوانب دقة التخريم.
يحقق القابض الاحتكاكي الهوائي تشغيل سلس. عندما يتم إغلاق صمام الملف اللولبي، يختفي ضغط الهواء، مما يسمح للوح الاحتكاك بالانفصال الكامل باستخدام إعادة ضبط سريعة للزنبرك.
صمام الملف اللولبي المزدوج الآمن المصنوع في اليابان يضمن سلامة المنتج.
يوفر النظام الهيدروليكي عالي الحساسية حماية من الحمل الزائد.
يوفر الزيت الثقيل تزييت آلي لمنح الماكينة مقاومة ممتازة للتآكل.
تحويل التردد يمنح الماكينة مقاومة ممتازة للتآكل.
يمكن للعملاء اختيار تركيب عمود إخراج، ووسادة هوائية، وتغذية كتلة منزلقة، وتغذية أوتوماتيكية وأجهزة أخرى.

المواصفات

الموديل		JC25-80		JC25-110		JC25-160		JC25-200		JC25-250		JC25-315
		L	S	L	S	L	S	L	S	L	S	L	S
الضغط الاسمي (KN)		800		1100		1600		2000		2500		3150
شوط الضغط الاسمي (mm)		4.5	2.5	5	3	6	3	7	4	7	4	8	5
شوط الإنزلاق (mm)		160	90	180	120	200	130	230	150	250	180	250	180
شوط S.P.M		40~75	50~90	35~65	45~80	30~50	35~65	25~45	30~55	20~40	30~50	20~35	25~45
أقصى ارتفاع لمجموعة القالب (mm)		380	415	400	435	450	485	500	540	550	585	550	585
ضبط ارتفاع القالب (mm)		80		90		110		120		120		120
عمق الحلق (mm)		310		350		390		430		470		470
المسافة بين العمودين (mm)		1350		1470		1610		1960		2100		2170
قياس الجزء السفلي من المنزلق	L-R mm	1200		1360		1500		1850		2000		2100
	F-B mm	460		520		580		650		700		700
قياس الطاولة	L-R mm	1650		1880		2040		2420		2600		2700
	F-B mm	600		680		760		840		920		920
الأبعاد الكلية	العرض (mm) L-R	1850		2000		2200		2670		2900		3050
	الطول (mm) F-B	1800		1860		2100		2310		2650		2960
	الارتفاع (mm) ارتفاع	3000		3150		3450		4200		4750		4900
قدرة المحرك الرئيسي (kw)		11		15		22		22		30		37
الوزن الكلي (kg)		12500		16000		22000		31000		40000		46000
