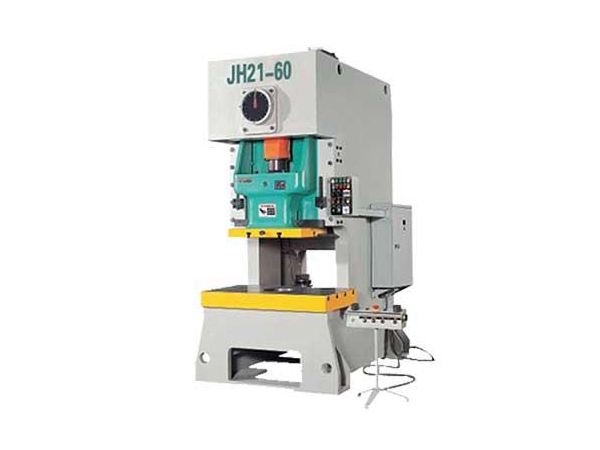

مكبس تخريم هوائي

Pneumatic Punch Press Machine

تتميز ماكينة التشكيل بآلية الهواء المضغوط بثلاثة خيارات للأداء: الحركة النقطية والمستمرة والفردية. تستخدم الماكينة تصميم تحسين بمساعدة الكمبيوتر، باستخدام برنامج PROE وSolidworks، وتنفذ مجموعة متنوعة من اختبارات محاكاة الحمل، والاختبارات الإتلافية، واختبارات تحليل القوة والخ.

JH21-80T
JH21-160T
JH21-250T

لمزيد من المعلومات يمكنك التواصل معنا

الخصائص

تتميز الماكينة بشكل انسيابي وهيكل مدمج ومساحة عمل صغيرة.
هذه المعدات عبارة عن آلة لحام فولاذية كاملة، مع استخدام برنامج تصميم CAD مناسب. تتميز بصلابة رائعة، كما تم تحسين جودة قطعة العمل وعمر خدمة القالب الافتراضي.
يستخدم المنزلق أربع زوايا وطرق توجيه ثمانية السطوح، مع معالجة رأس الكرة من خلال عملية معالجة نتريت ناعمة. تم تصنيع قضيب التوجيه والحشوة من مادة عالية الصلابة لتقليل الخدوش. يتميز قضيب التوجيه والحشوة بقضيب توجيه طويل ودقة عالية ومقاومة ممتازة للتآكل.
الماكينة مزودة بنظام حماية من التحميل الهيدروليكي الزائد مع استجابة حساسة وعمل بسيط وموثوق. وهي مزودة بوحدة الضبط الكهربائي لارتفاع القالب، مع إمكانية ضبط ارتفاع قالب التثبيت باستخدام المحرك، وقراءة الصمام الموجود على عداد رقمي.
مكبح القابض ذو الاحتكاك الجاف مع ربط الياي الغازي، نقل مستقر، مستوى ضوضاء منخفض، عمر طويل، دقة عالية.
يتم معالجة أزواج الاحتكاك في الأجزاء المتحركة للمعدات الهوائية من خلال التبريد أو النترتة الناعمة لإطالة عمر الخدمة وضمانها.
قمنا بتصميم واجهة التشغيل للسماح للمشغل بالحصول على وضعية جلوس أكثر راحة. المكونات الكهربائية الرئيسية هي منتجات شركة Siemens، مما يضمن ثبات آلة التخريم وموثوقيتها.
يتم توفير نظام التحكم PLC من شركة Mitsubishi ويتطلب من المشغل القيام بوظائف حماية ضغط الهواء ووظائف الفحص الأخرى. كما يتميز بواجهة إخراج تغذية آلية، مما يسهل تثبيته في خط المعدات، بحيث يسهل هو والمعدات الطرفية الوظائف الآلية والمزيد من الوظائف الأخرى.
يستخدم نظام التشحيم الرئيسي زيت التشحيم للمحرك نقطة بنقطة.
يستخدم العنصر الهوائي صمام الملف اللولبي المزدوج، بالإضافة إلى رشاش الزيت، فلتر المياه، صمام تنظيم الضغط المجهز على الجزء الداخلي من جسم الماكينة. الطبقة الخارجية للعنصر مزودة بغطاء واقٍ معدني، مما يجعل من السهل تنظيم ضغط الهواء وضمان أداء ممتاز لتجهيز الهواء.
كتلة منزلقة مزودة بجهاز موازنة هوائي تعمل على موازنة وزن المنزلق وتزيل الخلوص لتحسين الاستقرار والدقة.
تم إعداد واجهة الذراع الميكانيكي في جزء التحكم الكهربائي للآلة، وبالتالي تحقيق الإنتاج الآلي في توصيلات متعددة للماكينة.

المواصفات

المواصفات الموديلات		JH21-80T	JH21-160T	JH21-250T
الضغط الاسمي (kN)		800	1600	2500
الحركة الاسمية (mm)		4.5	6	6
الشوط الإنزلاقي (mm)		120	180	200
عدد الأشواط الإنزلاقية (t/min)		50	45	40
أقصى ارتفاع للموديل (mm)		300	350	450
ضبط موضع الموديل (mm)		80	110	110
المسافة من خط وسط المنزلق إلى جسم الماكينة (mm)		300	390	450
قياس الطاولة	الطول (mm)	570	760	880
قياس الطاولة	العرض (mm)	860	1200	1500
قياس فتحة قطع طاولة العمل		Φ160	Φ180	Φ250
سمك الطاولة (mm)		120	150	180
البعد السفلي للمنزلق	الطول (mm)	430	580	700
البعد السفلي للمنزلق	العرض (mm)	560	700	930
تجويف مقبض القالب	القطر (mm)	Φ60	Φ70	Φ70
تجويف مقبض القالب	العمق (mm)	80	100	100
المسافة بين الأعمدة (mm)		590	660	950
قدرة المحرك الرئيسي (kW)		7.5	15	15
قياس الشكل	الطول (mm)	1915	2040	2690
	العرض (mm)	1835	1480	1600
	الارتفاع (mm)	2820	3300	3600
الوزن الصافي (kg)		7500	13200	20330
