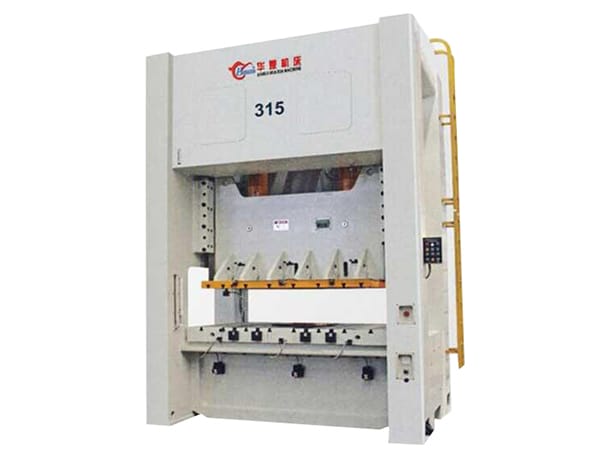

مكبس تخريم من النوع المغلق

Closed Type Power Press Machine

ماكينة التخريم بالكبس من النوع المغلق JH36 تستخدم محرك متعدد الوصلات مع نوعين من الأوضاع: المعالجة البطيئة والرجوع السريع.

JH36-110
JH36-160
JH36-200
JH36-250
JH36-315
JH36-400
JH36-500

لمزيد من المعلومات يمكنك التواصل معنا

الخصائص

يزيد الرجوع السريع للمكبس بنقطتين من كفاءة الإنتاج بنحو 30% مقارنة بمكابس الكرنك التقليدية.
يتميز هذا المكبس بدقة عالية ويلبي معايير JIS من الدرجة الأولى.
تستخدم الماكينة تقنية اللحام وتتمتع بصلابة عالية.
يستخدم المكبس قضيب توجيه طويل بثمانية جوانب لضمان الدقة. يستخدم موديل JH36-110U JH36-160 قضيب توجيه سداسي الجوانب.
مطلوب قابض احتكاك هوائي من النوع الجاف حتى يتمكن القابض من الاشتباك أو الانفصال عن القدرة بسهولة، ولن يسخن القابض أثناء فترات قصيرة من الوقت في حالة شبه القابض.
تعمل وظيفة الحماية من الحمل الزائد الهيدروليكي ذات الحساسية العالية على حماية الماكينة من التعرض لأضرار بالغة بسبب التشغيل غير الصحيح.
يمكن إضافة زيت التشحيم آلياً إلى آلة الضغط القوية هذه، لذلك ليس من السهل تلف الآلة.
تستخدم الآلة تحويل التردد وضبط التردد لضمان دقة تشغيل الآلة بالإضافة إلى الاستقرار الممتاز.
يجعل نظام التحكم المركزي PLC تشغيل المستخدم سهل.
يمكن تخصيص المعدات وفقاً لاحتياجات العملاء، بما في ذلك عمود الإخراج، والوسادة الهوائية، وتغذية الكتلة المنزلقة، والتغذية الآلية وغيرها من الأجهزة.

المواصفات

الموديل		JH36-110		JH36-160		JH36-200		JH36-250		JH36-315	JH36-400	JH36-500	JH36-630
الضغط الاسمي (KN)		1100		1600		2000		2500		3150	4000	5000	6300
شوط الضغط الاسمي (mm)		5	3	6	3	7	4	7	4	8	8	10	10
شوط الإنزلاق (mm)		180	110	200	130	230	150	250	180	250	250	280	300
شوط S.P.M		35~65	45~80	30~50	35~65	25~45	30~55	20~40	30~50	23~35	20~35	18~25	15~25
أقصى ارتفاع لمجموعة القالب (mm)		400	435	450	485	500	540	550	585	550	550	580	600
ضبط ارتفاع القالب (mm)		90		100		110		120		120	120	120	120
المسافة بين العمودين (mm)		1750		1970		2200		2400		2600	2750	2900	3100
قياس الجزء السفلي من المنزلق	العرض (mm) L-R	1360		1500		1850		2000		2100	2300	2400	2600
	الطول (mm) F-B	520		580		650		700		750	800	850	1100
قياس الطاولة	العرض (mm) L-R	1700		1930		2100		2300		2400	2700	2850	3000
	الطول (mm) F-B	680		760		840		920		950	1000	1200	1400
الفتح الجانبي - L	الارتفاع (mm) علوي وسفلي	500		500		600		600		600	600	700	700
	الطول (mm) F-B	600		750		800		900		900	900	1000	1000
الأبعاد الكلية لوحدة التخريم	العرض (mm) L-R	2350		2600		3050		3350		3550	3800	3950	4000
	الطول (mm) F-B	1950		2370		2500		2650		2700	2800	3600	3900
	الارتفاع (mm) ارتفاع	3530		3900		4400		4900		5200	5300	5750	6100
قدرة المحرك الرئيسي (kw)		15		22		22		30		37	37	45	55
