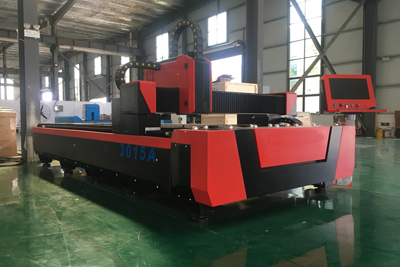

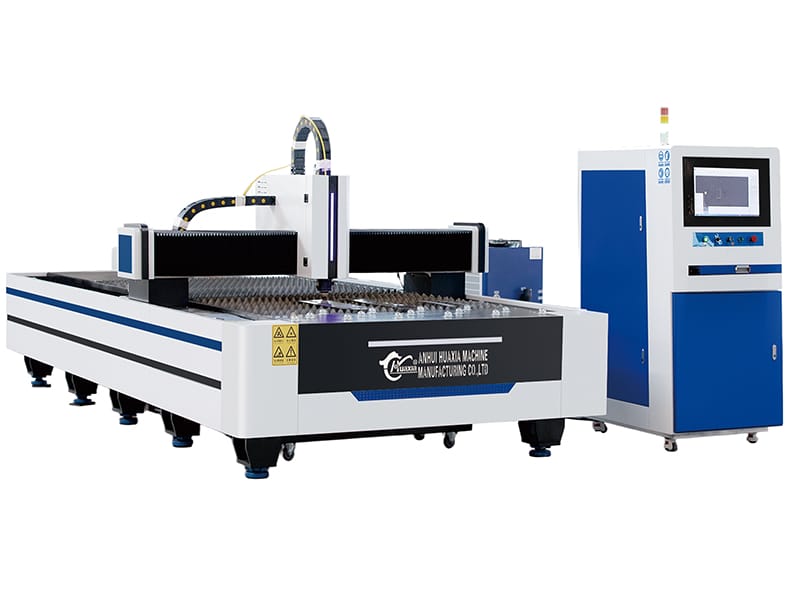

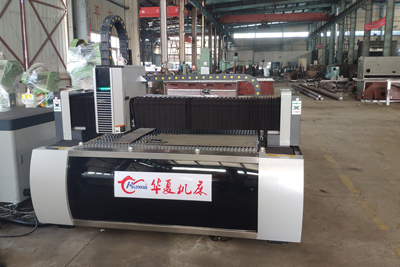

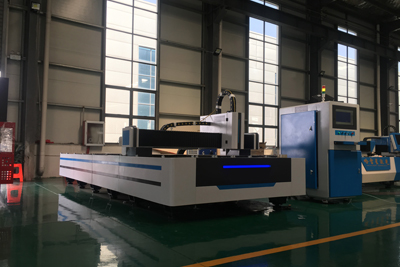

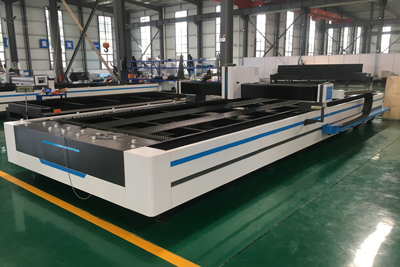

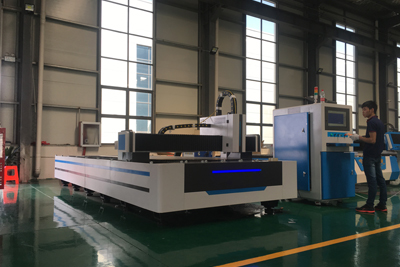

ماكينة قطع المعادن بالليزر CNC

CNC Laser System Metal Cutting Machine

تستطيع آلة القطع بالليزر للأنابيب والصفائح قص الصفائح المصنوعة من مواد مختلفة، بما في ذلك الفولاذ الكربوني، الفولاذ المقاوم للصدأ، وسبائك الألومنيوم والنحاس. ويمكن أن تكون هذه المعادن والصفائح بسماكات مختلفة.

1000W
1500W
3000W

لمزيد من المعلومات يمكنك التواصل معنا

الخصائص

لا يقع المحرك على العارضة، بل يقع بدلاً من ذلك على كلا الجانبين من أجل تقليل حمل السطح، مما يسهل عملية قطع كل من اللوحة المعدنية والصفائح.
تستخدم منطقة الماكينة بأكملها شعاع ليزر مناسب لتحقيق أقسام وأداء قطع موحد ومستقر وعالي الجودة.
تجمع الماكينة بين مولد ليزر IPG وتقنية التحكم الرقمي Raycus ونظام القيادة Max etc والخ.، ومكتبة بارامترات القطع Rofin، مما يحسن كفاءة المعالجة بشكل كبير.
آلة القطع عبارة عن سطح تبادل آلي، وواجهتها عبارة عن المناسب للتشغيل البشري.
تم تصميم آلة القطع بالليزر هذه باستخدام كمبيوتر مدمج، ويمكن برمجتها وتشغيلها عن طريق التحكم عن بعد، مما يحقق تجربة المستخدم العملية.
نظام النقل هو قضيب التوجيه HIWIN من تايوان مع مسار سلس ودقيق، مع دقة محسنة بشكل كبير مقارنة بالموديلات الأخرى المتوفرة في السوق اليوم.

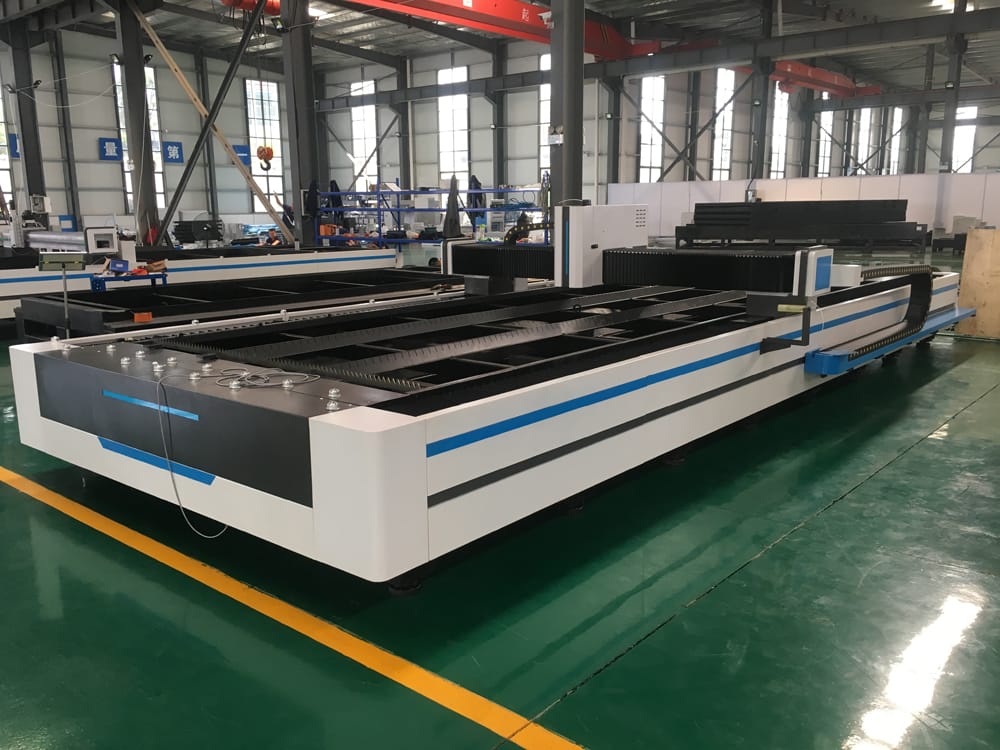

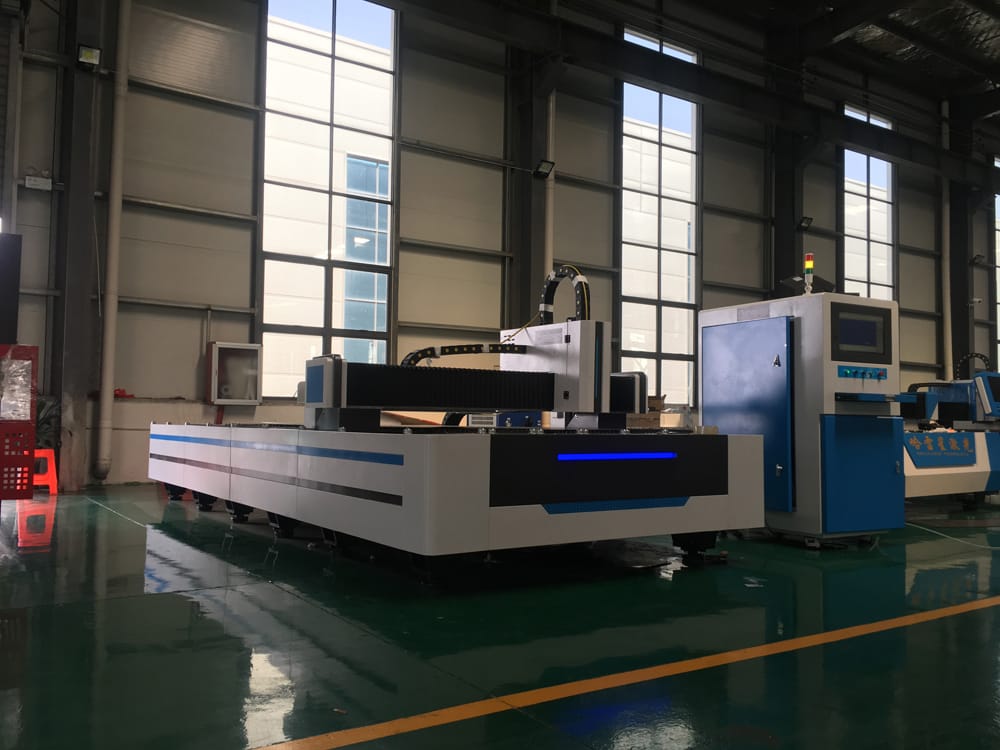

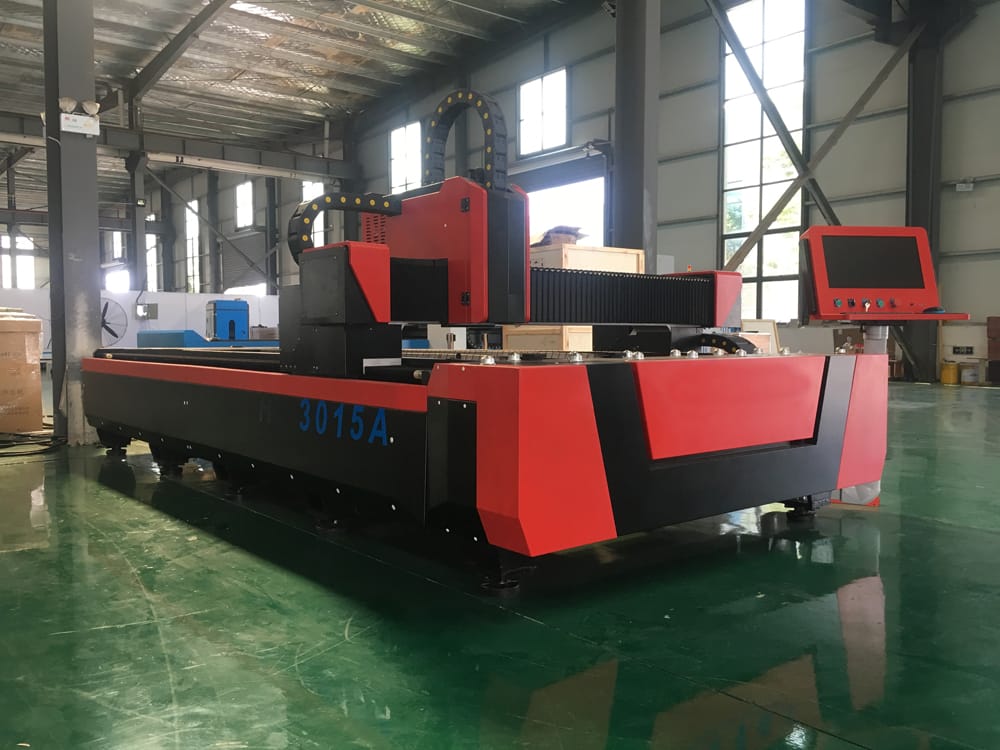

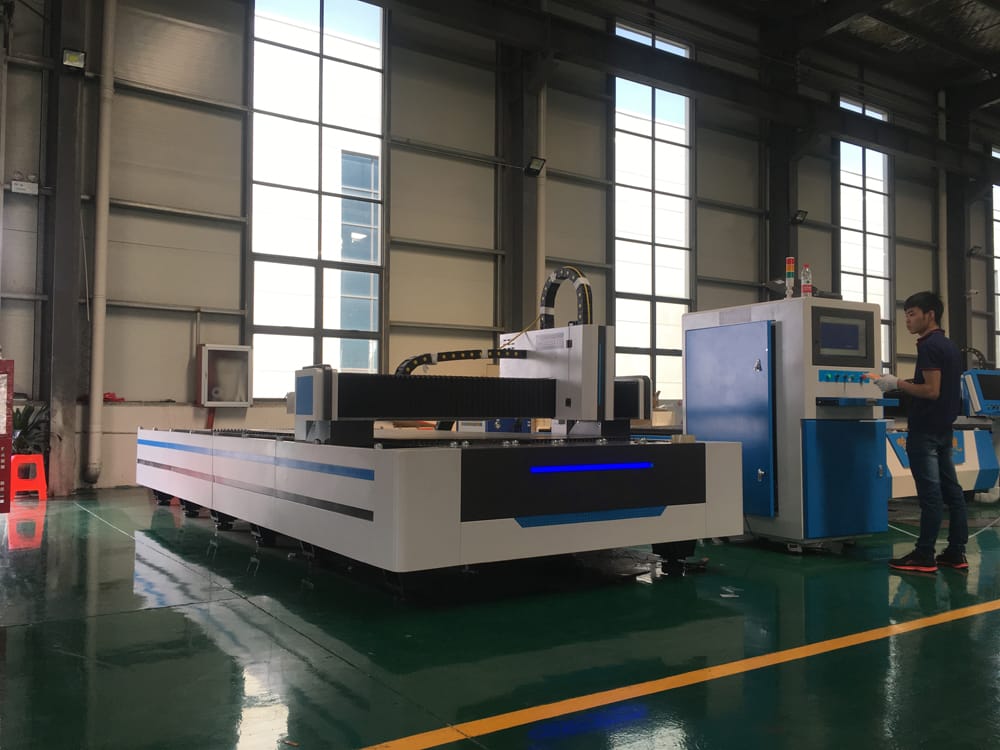

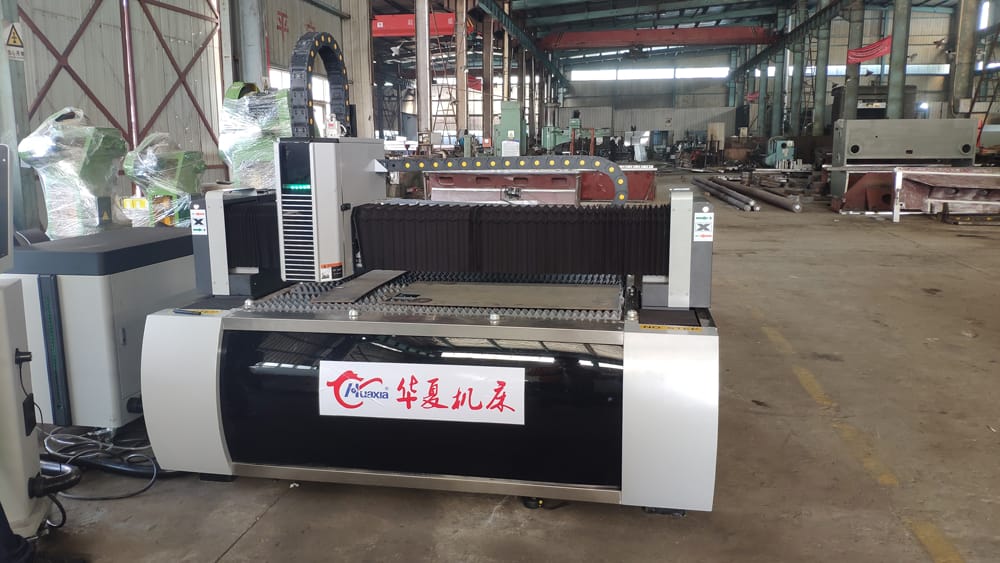

الصور

المواصفات الفنية

المواصفات الفنية		الوحدة	3015/500W	750
سمك القطع	MS	mm	6	8
سمك القطع	SS	mm	3	4
دقة القطع		mm	±0.03	±0.03
أقصى سرعة للتموضع		mm	100	100
أقصى تسارع		G	1.5	1.5
مسار المحور X		mm	3050	3050
مسار المحور Y		mm	1550	1550
مسار المحور Z		mm	120	120
قدرة الليزر		W	500	750
أقصى حمل لطاولة العمل		KG	250	250
وزن الماكينة		KG	4500	4500
الضوضاء		db	˂75	˂75
الأبعاد		mm	4500x3100x2200

التركيبة

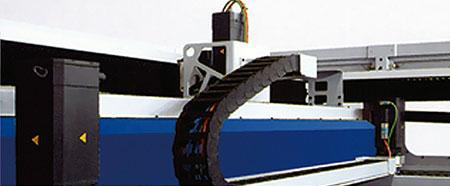

مشغل متزامن ثنائي المحور X

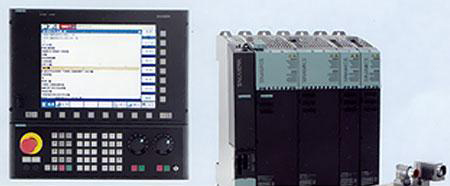

نظام التحكم الرقمي والتشغيل
رأس القطع بالليزر
