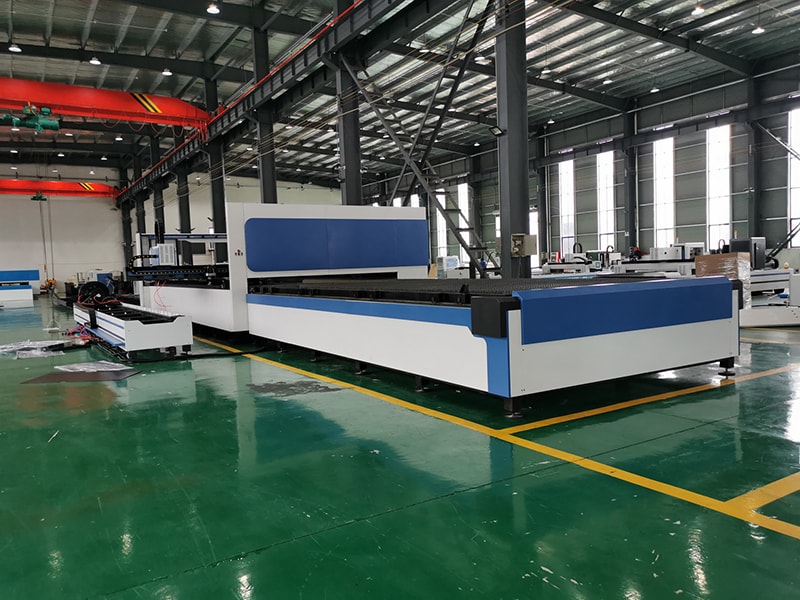

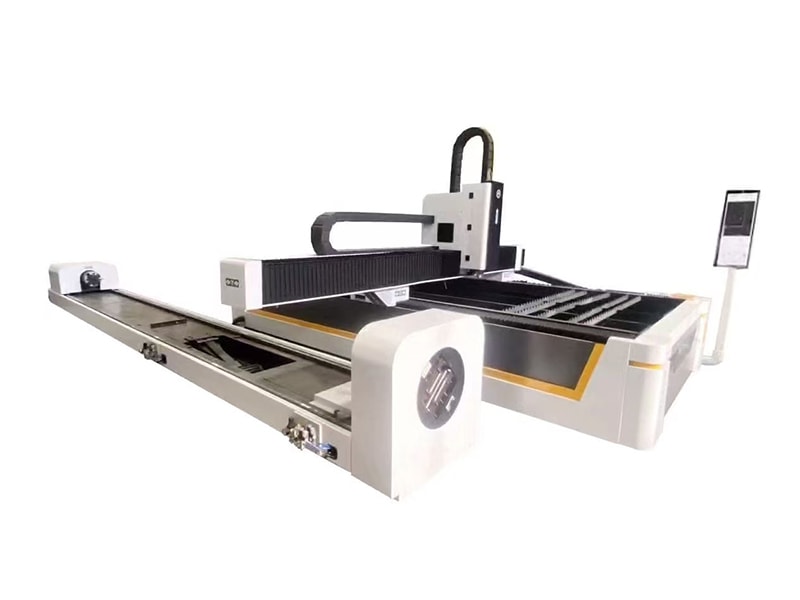

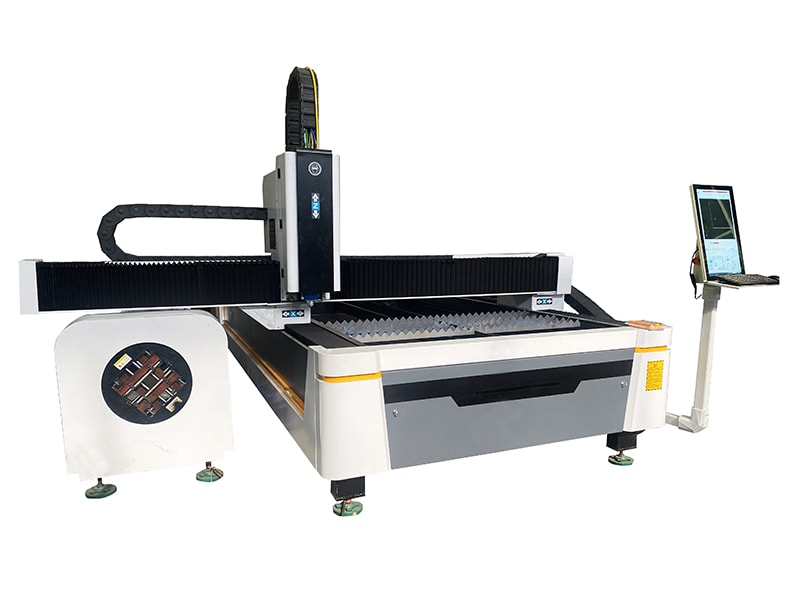

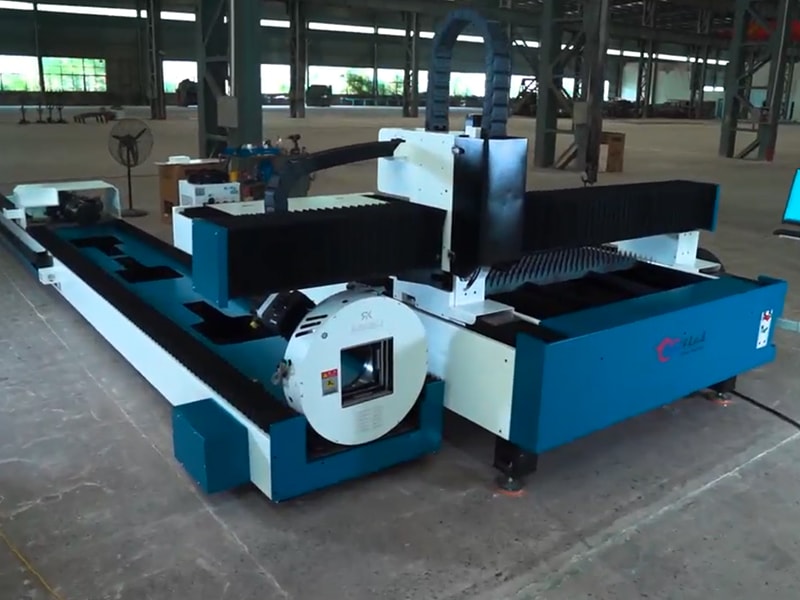

تجمع ماكينة فايبر ليزر لقطع الصفائح والأنابيب بين طاولة قطع الصفائح ونظام ظرف تثبيت الأنابيب. كما تستخدم مصدر ليزر واحدًا، ومبرد مياه، ونظام تحكم رقمي CNC، مما يتيح قطع الصفائح والأنابيب والقطاعات المعدنية بدقة عالية.
تُعد الماكينة مناسبة لتصنيع الهياكل الفولاذية والأثاث المعدني، والمعالجة اللاحقة للصفائح والأنابيب، وإنتاج مختلف المكونات الإنشائية المعدنية.
قدرة الليزر
3000–20000 واط
نطاق عمل الصفائح (X × Y)
3000 × 1500 مم
أقصى قطر للأنبوب
Ø320 مم
دقة تحديد الموضع للمحورين X/Y
0.05± مم
أقصى سرعة للحركة السريعة
140 م/دقيقة
المطابقة
CE
تستطيع ماكينة فايبر ليزر قطع مجموعة واسعة من المعادن، بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم. كما تُستخدم في القطع عالي الدقة للصفائح والأنابيب والقطاعات المعدنية، بما في ذلك الأنابيب المربعة والدائرية والسداسية

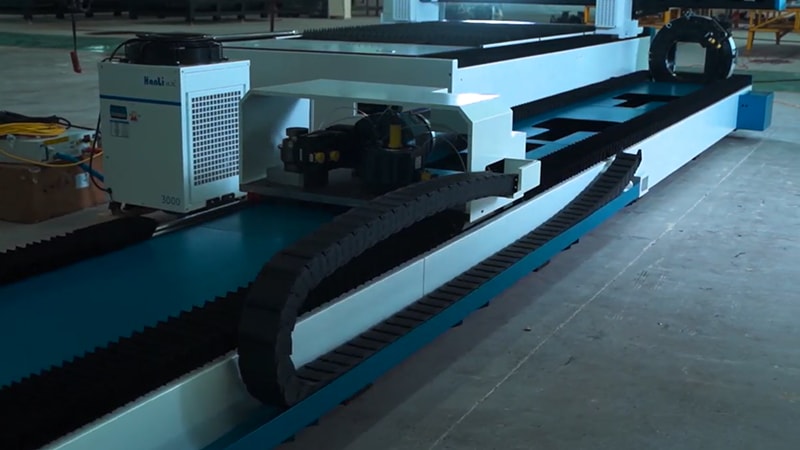

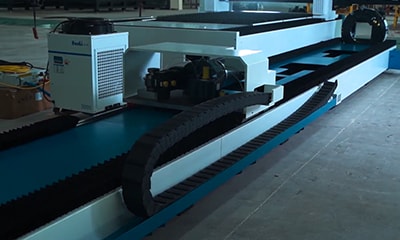

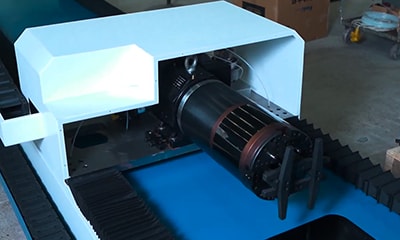

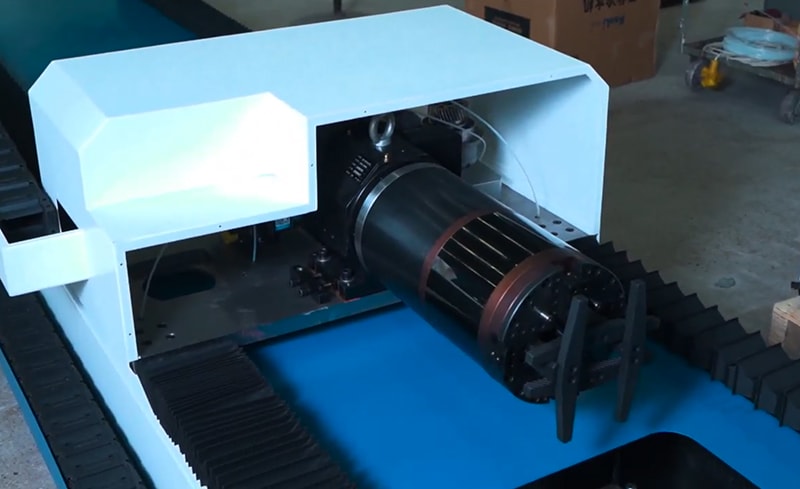

يتولى ظرف التثبيت الأمامي تحديد موضع الأنبوب بدقة، بينما يتولى الظرف الخلفي تغذيته وتثبيته. ويعمل الظرفان معًا لضمان مناولة الأنبوب بثبات.

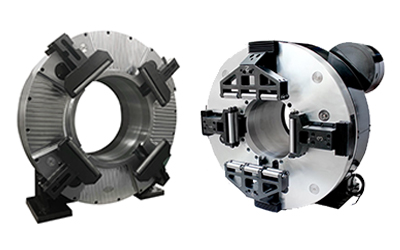

تتميز ظروف التثبيت رباعية الفك بفكوك مصنوعة من الفولاذ المقسّى، وتصميم ذاتي التمركز يضمن توزيع قوة التثبيت بالتساوي، إلى جانب نظام تشغيل هوائي يتيح الفتح والإغلاق بسرعة.
يتيح نظام ظرفي التثبيت المزدوج قطع الأنابيب ذات السماكات المختلفة.

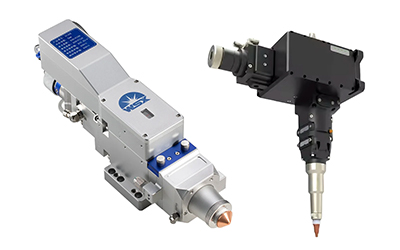

يشتمل رأس القطع بالليزر ذاتي التركيز على عدسة موازاة وعدسة تركيز وعدسة حماية ونظام لمراقبة درجة الحرارة. وتتيح خاصية التركيز التلقائي التكيف مع أقطار الأنابيب المختلفة.

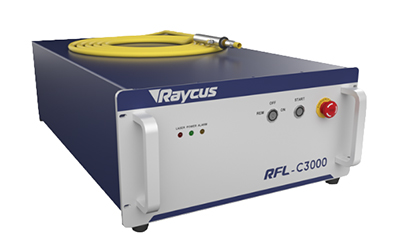

يتكون مصدر الفايبر ليزر من مصدر الضخ، وتجويف الرنين، ووسط الكسب، وموصلQBH . ويسهّل التصميم المعياري أعمال الصيانة ويقلل متطلباتها.

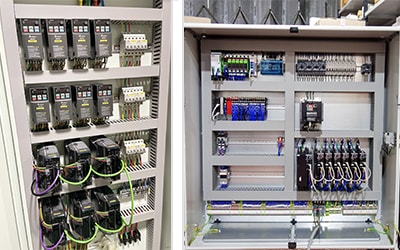

تضم خزانة التحكم محرك السيرفو، وبطاقة التحكم في الحركة، وقاطع الدائرة الكهربائية، ومصدر طاقة تبديل. كما صُمم توزيع المكونات داخلها لضمان تبديد الحرارة بكفاءة.

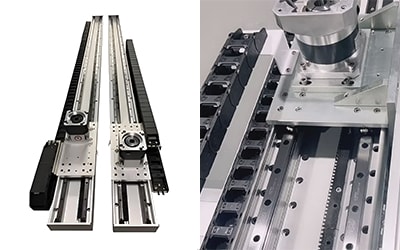

يشتمل سرير القطع على قضبان توجيه خطية دقيقة ونظام نقل حركة يعتمد على الترس والجريدة المسننة، مما يضمن حركة عالية السرعة ودقة مرتفعة في تحديد الموضع.
تستخدم الماكينة عادةً نظام BOCHU FSCUT، الذي يضم مكتبة مدمجة لأشكال الأنابيب، ووظائف التعشيق، ومكتبة لمعايير التشغيل، مع إمكانية معاينة مسار القطع لحظيًا.
تقيس المستشعرات الطول الفعلي للأنبوب، بينما يعمل ظرف التثبيت بنظام التمركز الذاتي لضمان مطابقته لإعدادات البرنامج.
يوزع النظام زيت التشحيم على قضبان التوجيه والتروس في أوقات وبكميات محددة مسبقًا، مما يساعد على إطالة العمر التشغيلي للماكينة.
يعمل نظام شفط الغبار بتقنية الضغط السلبي على إزالة الغبار من داخل الأنابيب ومنطقة القطع، مما يحمي العدسات ويحسن بيئة العمل
ُرتب مجموعة من الأنابيب مسبقًا، ثم يتولى النظام فرزها وتغذيتها إلى الماكينة آليًا دون الحاجة إلى مناولة يدوية إضافية.
تُحمّل حزم الأنابيب دفعة واحدة، ثم يتولى النظام فرزها وتغذيتها آليًا دون تدخل يدوي.
تتحرك بكرات الدعم التي تعمل بمحرك سيرفو بالتزامن مع رأس القطع، مما يمنع ترهل الأنابيب وتشوهها.
تسقط الأجزاء المقطوعة آليًا على الصواني، ثم تنزلق إلى عربة التجميع لاستكمال عملية نقل المنتجات النهائية
يتيح نظام التخزين الرأسي تنفيذ عمليات تحميل الأنابيب وقطعها وتفريغها آليًا على مدار 24 ساعة
تتفادى الماكينة أظرف التثبيت الوسطى والخلفية آليًا عند قطع الأنابيب الطويلة، مما يقلل بقايا نهاية الأنبوب والفاقد في المواد
هل تبحث عن الماكينة المثالية لتطوير أعمالك في مجال تشغيل المعادن؟ خبراؤنا جاهزون للإجابة عن كل استفساراتك ومساعدتك في اتخاذ القرار الأفضل الذي يلبي متطلباتك. تواصل معنا اليوم!
جواب: ماكينة القطع بالليزر هي آلة دقيقة تستخدم شعاع ليزر عالي الطاقة لقطع مختلف المواد، حيث يتم تركيز طاقة الليزر على نقطة صغيرة جدًا، مما يؤدي إلى إذابة أو تبخير أو حرق المادة بسرعة، وبالتالي تحقيق قطع دقيق للغاية.
جواب: نقدم بشكل رئيسي نوعين من ماكينات القطع بالليزر:
جواب: تستطيع ماكينات القطع بالليزر لدينا قطع مجموعة واسعة من المواد المعدنية، بما في ذلك: صفائح الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألمنيوم والنحاس والصفائح المجلفنة وسبائك التيتانيوم وغيرها من المعادن المتنوعة. كما تعتمد قدرة الماكينة على معالجة هذه المواد بدقة وكفاءة على قوة الليزر المستخدمة، حيث تسمح طاقات الليزر المختلفة بقطع سماكات متنوعة من المعادن، مع الحفاظ على جودة الحواف ودقة القطع.
جواب: نعم، تقدم شركتنا Huaxia تدريبًا شاملاً للمشغلين مع كل عملية شراء للماكينة، حيث يشمل هذا التدريب تشغيل الماكينة والصيانة واستكشاف الأعطال وإصلاحها لضمان استخدام آمن وفعّال للمعدات
جواب: تُعد ماكينات القطع بالليزر مثالية للعديد من الصناعات التي تتطلب دقة عالية وسرعة في الإنتاج، ومن أبرز هذه الصناعات:
كما تتميز ماكينات القطع بالليزر بقدرتها على التعامل مع مواد متعددة وبسماكات مختلفة، مما يجعلها أداة لا غنى عنها في التصنيع الحديث عبر هذه القطاعات وغيرها، حيث تجمع بين الدقة والسرعة والكفاءة التشغيلية.
جواب: عند اختيار ماكينة القطع بالليزر الملائمة، يجب مراعاة عدة عوامل رئيسية لضمان تحقيق أفضل أداء ودقة وكفاءة في الإنتاج، وهي كالتالي:
كما يجب موازنة بين تكلفة الماكينة وتكاليف الصيانة واستهلاك الطاقة، حيث أن الماكينات ذات القدرة العالية عادةً ما تكون أغلى، لكنها تحقق كفاءة أعلى على المدى الطويل.
