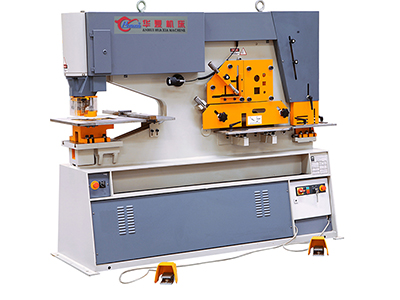

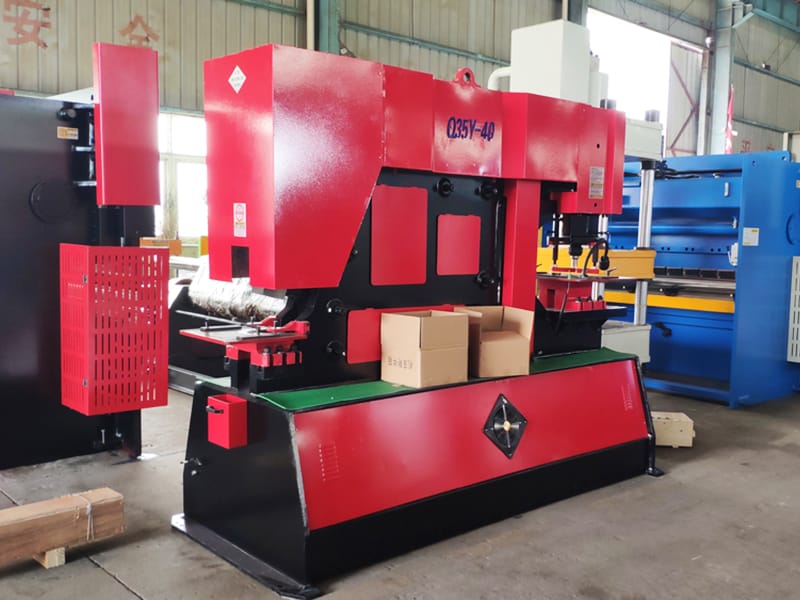

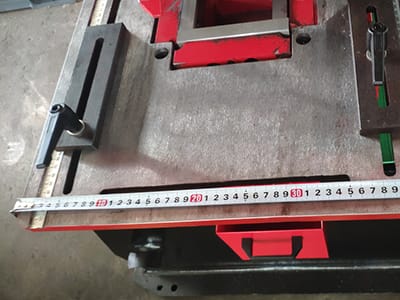

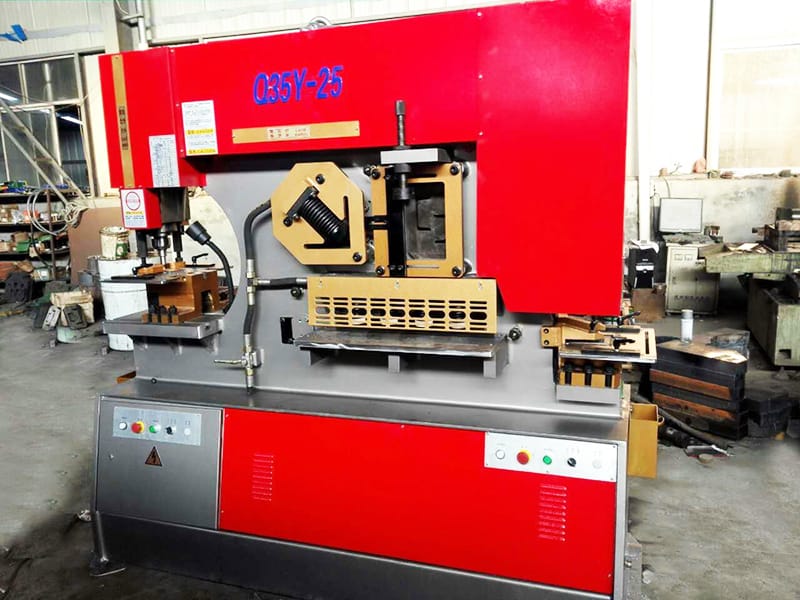

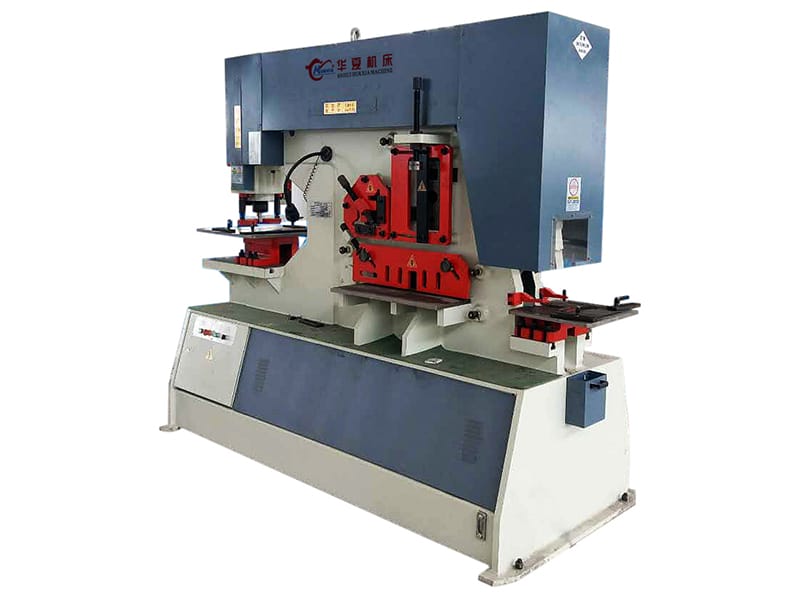

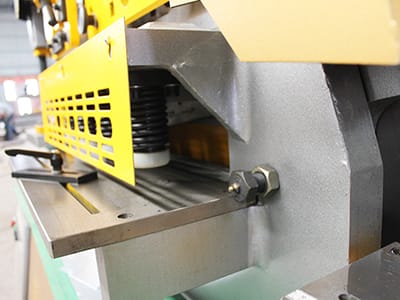

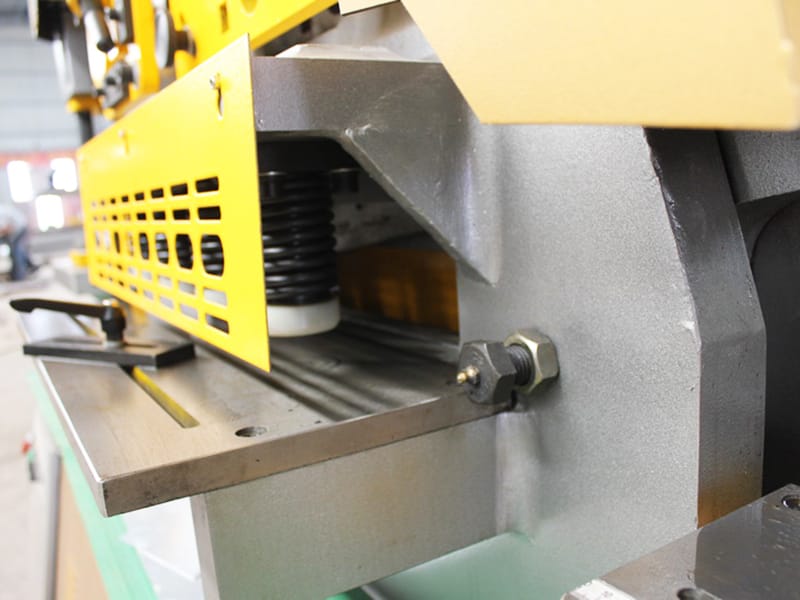

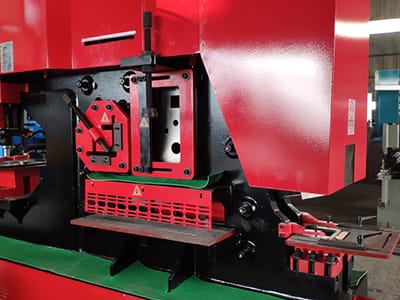

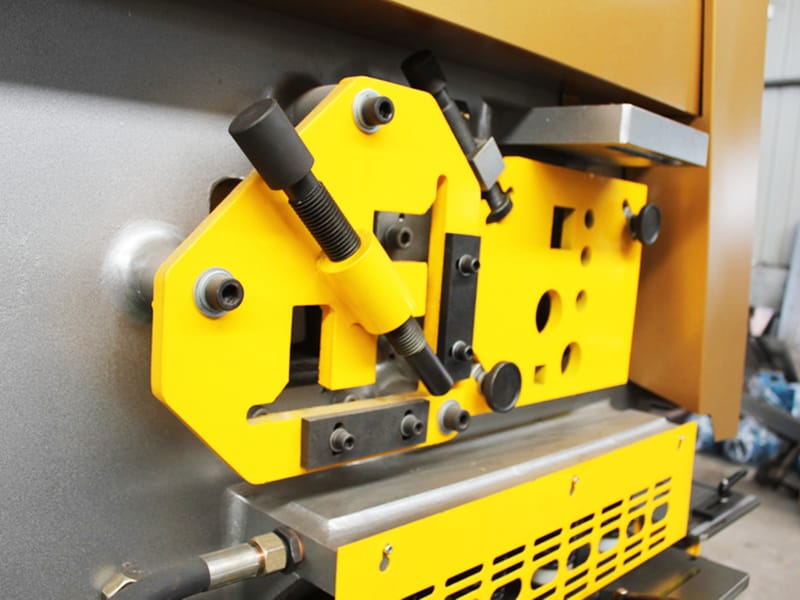

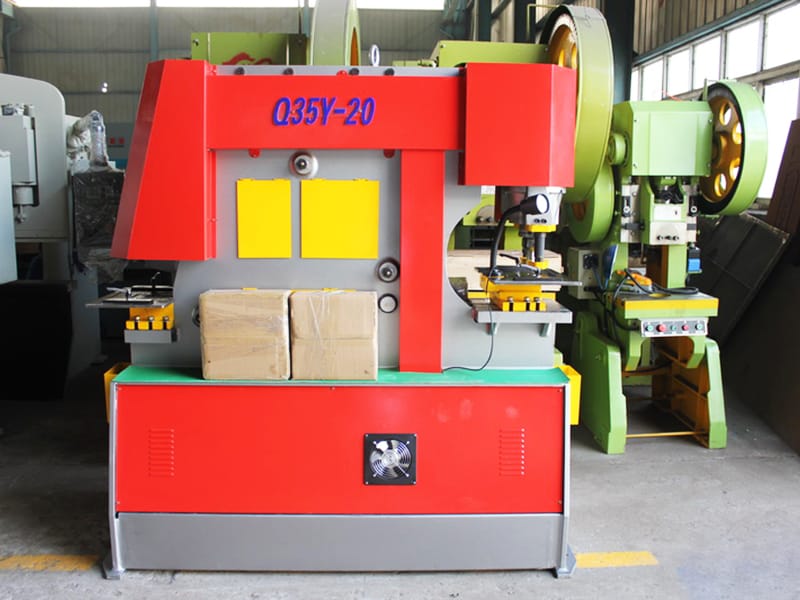

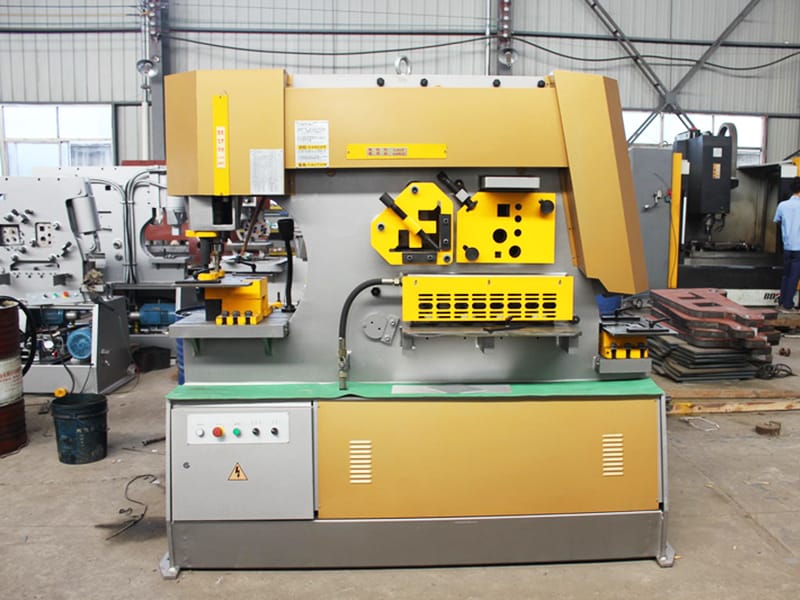

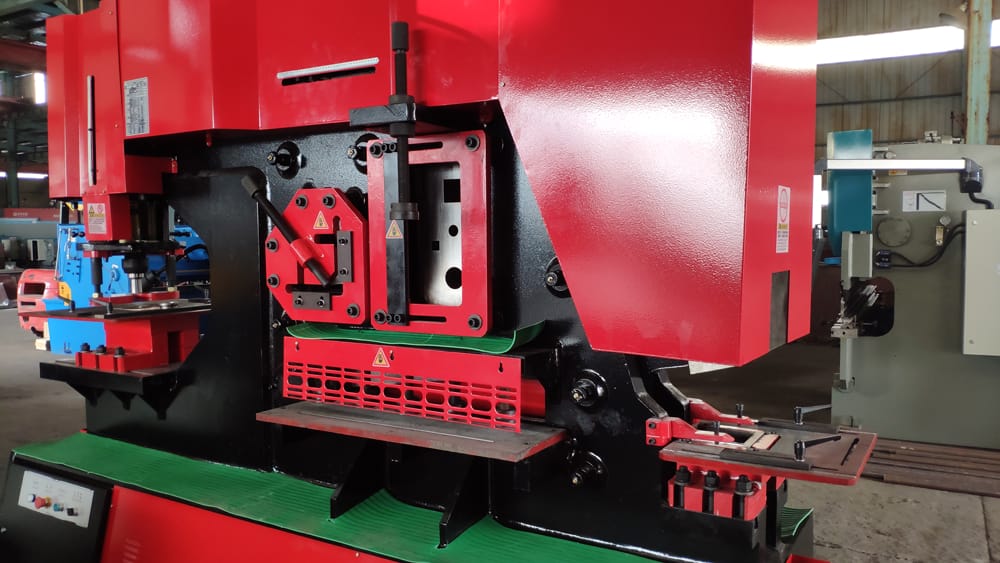

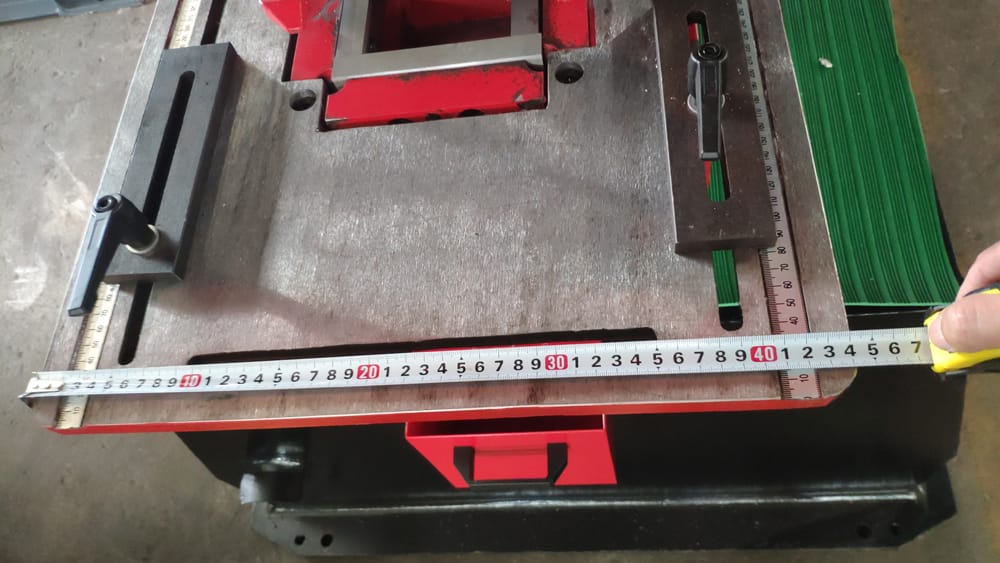

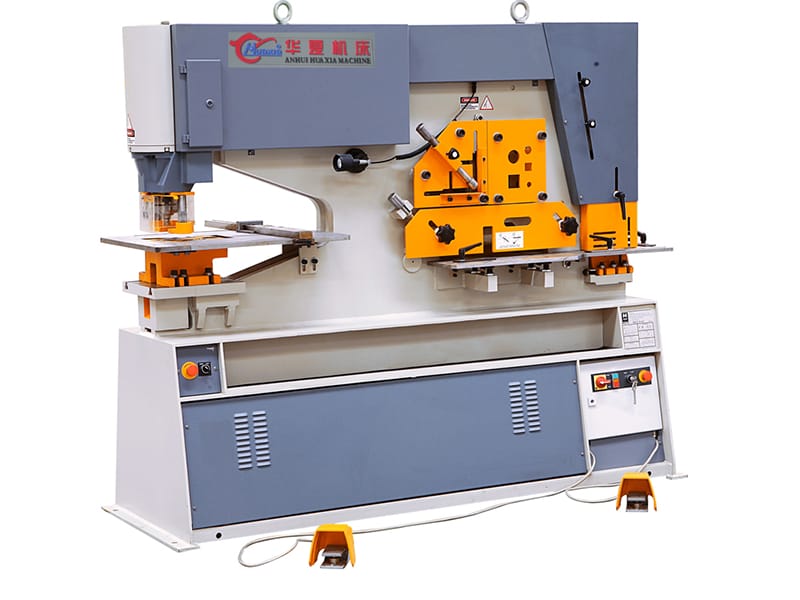

ماكينة ثني وتقطيع وتخريم هيدروليكية يستخدم ناقل حركة هيدروليكي، مما يسمح له بقص مجموعة متنوعة من الفولاذ المسطح والفولاذ المربع والفولاذ الدائري وفولاذ الزاويا والفولاذ القنوات والفولاذ على شكل حرف I. وهو مزود بمقياس قص.
ضغط التخريم (طن)
60-250
أقصى سمك لقص الألواح الفولاذية (مم)
16-50
أقصى قطر للتخريم (مم)
25-40
قدرة المحرك الرئيسي (kW)
5.5-32
| المادة | Q35Y-16 | Q35Y-20 | Q35Y-30 | Q35Y-50 |
| فولاذ دائري (مم) | 45 | 50 | 65 | 80 |
| فولاذ مربع (مم) | 40×40 | 50×50 | 55×55 | 70×70 |
| قص الفولاذ بزاوية متساوية الأضلاع 90 درجة | 120×120×12 | 140×140×12 | 180×180×16 | 200×200×20 |
| قص الفولاذ بزاوية متساوية الأضلاع 45 درجة | 50×50×5 | 50×50×5 | 80×80×8 | 100×100×20 |
| قص فولاذ – Tبزاوية 90 درجة | 125×125×12 | 140×140×12 | 180×180×16 | 200×200×20 |
| قص فولاذ – Tبزاوية 45 درجة | 60×60×8 | 70×70×10 | 80×80×10 | 100×100×20 |
| قص فولاذ –I (مم) | 120×74×5 | 160×86×6 | 280×124×10.5 | 400×200×16 |
| فولاذ – U (مم) | 120×53×5.5 | 160×60×6.5 | 280×86×11.5 | 400×200×16 |
| الموديل | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 |
| ضغط التخريم (طن) | 60 | 90 | 120 | 160 | 200 | 250 |
| أقصى سمك لقص الألواح الفولاذية (مم) | 16 | 20 | 25 | 30 | 40 | 50 |
| قوة الصفائح الفولاذية | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
| زاوية القص | 7° | 8° | 8° | 8° | 8° | 8° |
| قياسات القص لشوط واحد (TxW) (مم) | 16x25 8x400 |
20x330 10x480 |
25x330 16x600 |
30x355 20 x 600 |
40x335 30x600 |
30x600 |
| شوط المنزلق (مم) | 80 | 80 | 80 | 80 | 100 | 80 |
| عدد الأشواط (min-l) | 11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 8-12 |
| عمق الحلق (مم) | 300 | 355 | 400 | 600 | 600 | 600 |
| سمك التخريم | 18 | 22 | 28 | 30 | 38 | 50 |
| أقصى قطر للتخريم (مم) | 25 | 30 | 35 | 38 | 40 | 35 |
| قدرة المحرك الرئيسي (kW) | 5.5 | 5.5 | 7.5 | 11 | 18.5 | 32 |
| الأبعاد الكلية (LxWxH) (مم) | 1730x820 x 1900 | 1900x900 x 1950 | 2355x960 x 2200 | 2800x1100 x 2500 | 2800x1100 x 2500 | 3000x1150 x 2600 |
| الوزن الصافي (kg) | 1800 | 2400 | 4000 | 6500 | 8000 | 12500 |
آلة تخريم هيدروليكية تستخدم ناقل حركة هيدروليكي، مما يسمح له بقص مجموعة متنوعة من الفولاذ المسطح والفولاذ المربع والفولاذ الدائري وفولاذ الزاويا والفولاذ القنوات والفولاذ على شكل حرف I. وهو مزود بواقي قص المواد.
ماكينة شق الصفائح المعدنية الهيدروليكية متوفر بهيكل ثابت وهيكل بزاوية قابلة للضبط.
