ماكينة درفة ألواح معدنية ذات 4 درافيل W12

آلة درفة ألواح معدنية ذات 4 درافيل W12، ثناية درافيل CNC

4-roll Plate Rolling Machine

ماكينة درفة ألواح معدنية ذات 4 درافيل مجهزة بنظام NC، مما يحسن درجة الأتمتة (التشغيل الآلي). تستخدم آلة التني بشكل شائع في صناعة البترول والصناعات الكيميائية والغلايات وتشييد السفن والهياكل المعدنية وصناعة تصنيع الآلات.

  • W12-8×2500
  • W12-12×2000
  • W12-25×3000
  • W12-40×2500
لمزيد من المعلومات يمكنك التواصل معنا
الخصائص
ماكينة درفة ألواح معدنية ذات 4 درافيل W12
  • تحتوي ماكينة الثني ذات 4 درافيل. تستخدم الأسطوانة العلوية ناقل حركة ميكانيكي، بينما تستخدم الأسطوانات السفلية والجانبية محرك هيدروليكي للرفع. يتميز النظام بنظام تشغيل مركزي كهربائي.

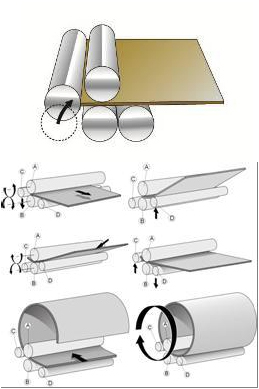

  • تم تصميم آلة الثني بوظيفة الانحناء الأولي، حيث يمكن ثني طرفي اللوحة المعدنية مسبقاً، ويمكن أيضاً لف قطعة العمل الأسطوانية وقطعة العمل القوسية وقطعة العمل المخروطية ذات نطاق التناقص المحدد على آلة لف اللوحة هذه من خلال عملية التغذية لمرة واحدة. يمكن ثني أطراف اللوحة المعدنية مسبقاً مع تقليل حجم المستطيل المتبقي، مما يتميز بكفاءة عمل عالية. بالإضافة إلى ذلك، تتمتع آلة ثني اللوحة بالقدرة على التسوية الخشنة للوح المعدني.
الصور

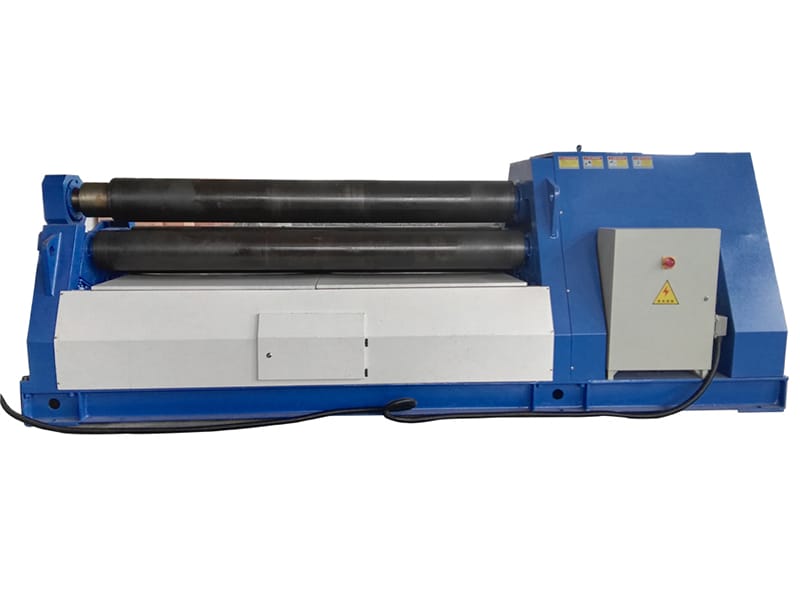

  • ماكينة درفة ألواح معدنية ذات 4 درافيل W12

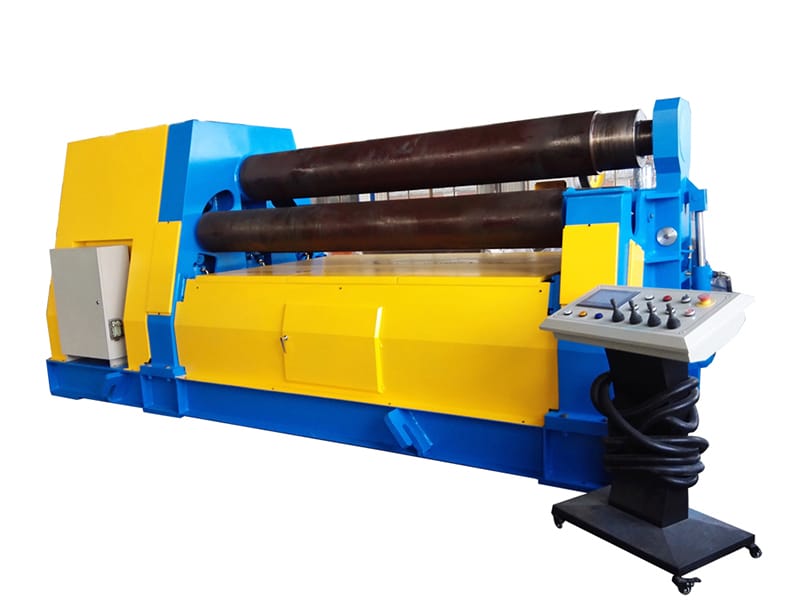

  • ماكينة درفة ألواح معدنية ذات 4 درافيل W12

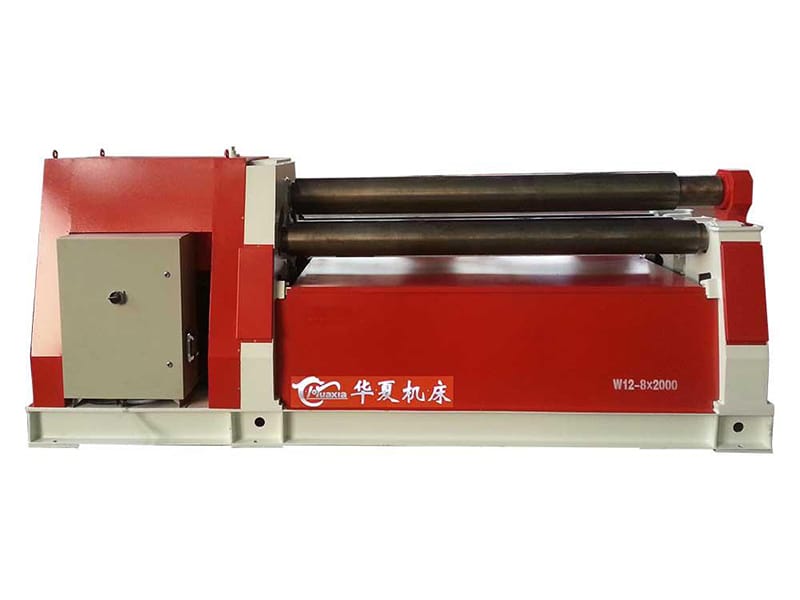

  • ماكينة درفة ألواح معدنية ذات 4 درافيل W12
المواصفات
الموديل W12-8×2500 W12-12×2000 W12-25×3000 W12-40×2500
أقصى سمك للوح (mm) 8 12 25 40
أقصى عرض للوح (mm) 2500 2000 3000 2500
سرعة الدرفلة (m/min) 6.1 4 5 4
سمك القني المسبق (mm) 6 10 22 36
أدنى قطر اللوح عند الحمل الكامل (mm) 750 850 1150 1300
قطر الأسطوانة العلوية (mm) 300 380 480 560
قطر الأسطوانة السفلية (mm) 280 340 460 520
قطر الأسطوانة الجانبية (mm) 230 280 380 420
القدرة الرئيسية (kW) 15 30 55 60
الأبعاد (L) (mm) 6100 7600 9000 8700
الأبعاد (W) (mm) 2000 2000 3200 3500
الأبعاد (H) (mm) 2070 2150 2500 2900
